Report de chantier

On ne se contente pas de ce qui est moins que remarquable.

Même si la situation du COVID-19 reste critique et qu'il faut faire face à des circonstances qui évoluent rapidement, plusieurs centaines de mètres supplémentaires de "big boys" Brandenburger BB2.5 ont été installés dans le nord-ouest de la France. Pour couronner le tout, un DN 1600 a été installé, avec un énième résultat exceptionnel!

Encore une fois, félicitations à tous les membres de l'équipe de Barriquand pour cette performance de tout premier ordre.



Restez prudents et en bonne santé!





Dans le cadre de projets de réhabilitation à long terme, de nombreuses gaines Brandenburger BB2.5 ont été installées par notre client SCRASA en Suisse romande en 2020.

En juin, plusieurs canalisations à profil ovoïde (600/900) ont été réhabilitées, entre autres dans le quartier de Colladon. On peut ici clairement distinguer la souplesse et l'homogénéité avec lesquelles la gaine Brandenburger BB2.5 épouse la forme de l'ancienne conduite et assure un résultat parfait même en présence de courbes. En outre, les branchements se distinguent clairement au travers de la gaine, facilitant ainsi le travail de l’opérateur avec le robot de fraisage.

Bien entendu, la réussite ne dépend pas seulement du choix des matériaux, mais aussi de la planification du projet et du savoir-faire de l'équipe chargée de sa mise en œuvre : l'expérience et un bon équipement sont essentiels, ce sont les atouts que Scrasa réunit et incarne parfaitement!

Par exemple, une corde spéciale enrobée de caoutchouc peut être utilisée pour tirer le train de lampes; en raison de sa surface enrobée complètement lisse, elle permet de minimiser la résistance au frottement et de réduire le risque d'endommager le film plastique intérieur dans la zone des courbes et des changements de direction.



L'industrie française de la réhabilitation a toujours été l'un de nos plus importants marchés et connaît une croissance constante depuis des années.

Dans la localité paisible de Domont, au nord de Paris, les équipes de l'entreprise Barriquand, l'un de nos partenaires historiques spécialiste en réhabilitation de canalisations, ont installé plus d'un kilomètre de gaines BB2.5, y compris de grands diamètres DN 1500 avec le support de deux spécialistes de Brandenburger.

Nous sommes heureux d'avoir contribué et participé à ce projet et nous félicitons de ce très bon résultat.



Brandenburger Liner BB2.5 plus Liner Starline: avec ce concept technique, 1 600 mètres de conduite de refoulement des eaux usées DN 900 ont été rénovés à Berlin.

Voici un rapport de chantier de B_I umweltbau:

https://www.bi-medien.de/artikel-37302-ub-druckleitung-doppelte-liner-loesung.bi

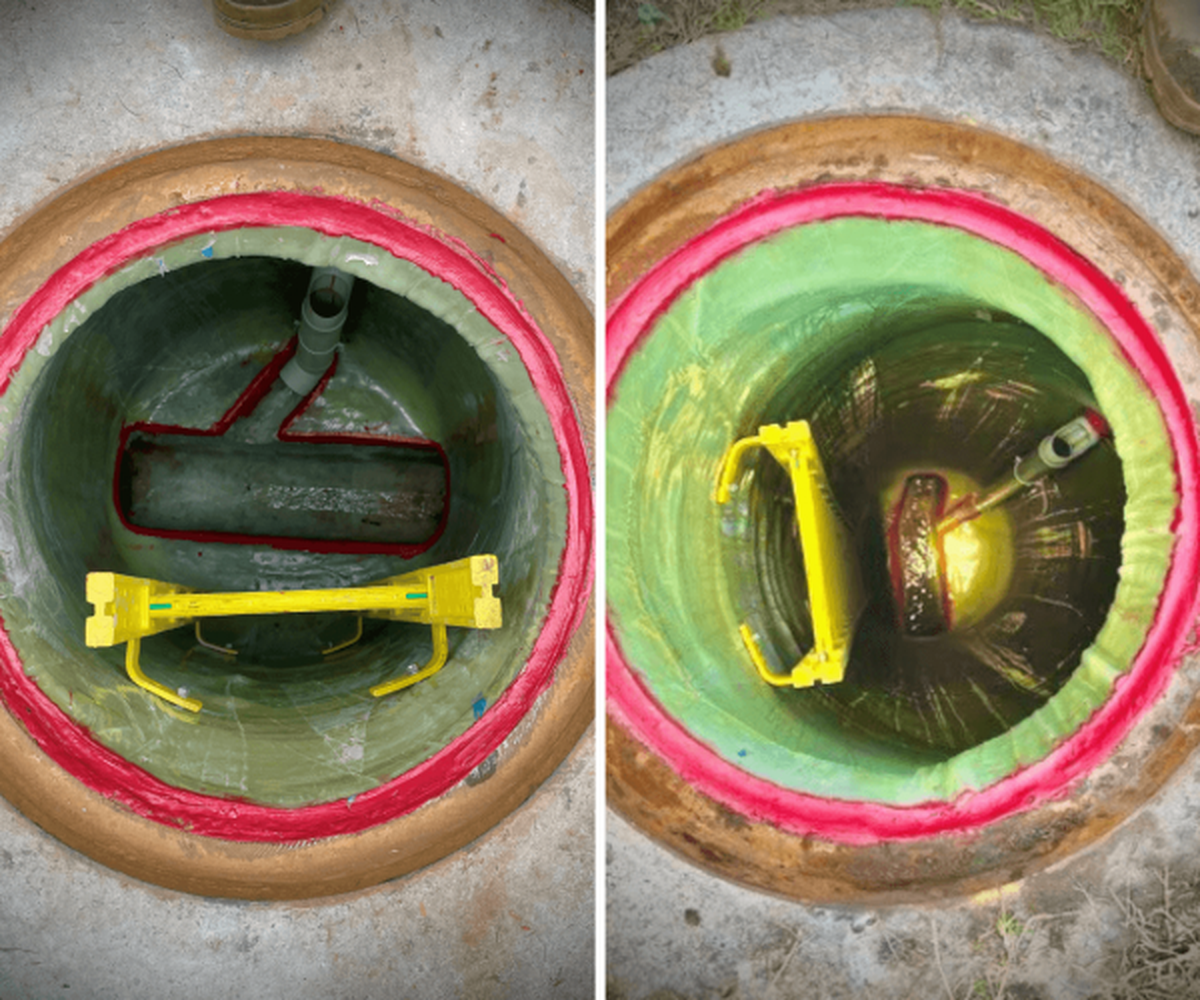

Tournée promotionnelle pour le BBconeflex au Danemark – plus de 300 regards réhabilités.

En septembre, nos techniciens et notre client Villy Poulsen ont réalisé une tournée promotionnelle pour la BBconeflex.
Lors de 7 jours de travail, 14 regards DN 1000 ont été réhabilités avec succès dans différentes villes et communes de Jylland à Sjaellan et les résultats sont impressionnants.
Nous nous réjouissons dèjà d’entamer une deuxième tournée BBconeflex avec Villy Poulsen prévue en novembre 2019.

Si vous êtes intéressés par le BBconeflex, n’hésitez pas à contacter nos collègues des forces de vente.





Travailler, là où d’autres s’envolent en vacances – une belle devise pour installer des gaines à l’aéroport de Bruxelles.

Dans le cadre des travaux de rénovation  autour de l’aéroport de Bruxelles, notre client belge Viabuild!  a une nouvelle fois installé fin août 2019 une gaine Brandenburger BB2.5.

Lors de la manutention d‘un  profil ovoïde DN 1200/1800 d‘ une épaisseur de 12,6 mm et  une longueur de 150 m pour un poids total de plus de 15 tonnes, les avantages de la gaine Brandenburger sont particulièrement apparant. La pré-impégnation des fibres de verre assure une viscosité plus élevée de la résine de la gaine pré-fabriquée, ce qui facilite considérablement la manipulation de la gaine sur le terrain. Malgré la durée de l’installation et du durcissement, la résine reste en place, il en résulte un équipement propre et surtout une homogéinité de l’épaisseur et un rapport adéquant entre le verre et la résine.


„La clé de la réussite est la confiance en soi. La clé de la confiance en soi est la bonne préparation.“
Arthur Ashe

DN 1600 à l’aéroport de Lisbonne – une des plus grandes gaines UV de la péninsule ibérique.

L’une des plus grandes gaines UV de la péninsule ibérique a été installée fin Août 2019 sur le site de l’aéroport de Lisbonne. Une gaine Brandenburger BB2.5 DN 1600, avec une épaisseur de 9,8 mm constitue, même pour une équipe  expérimentée, un réel défi et nécessite une planification rigoureuse.
L’entreprise devient encore plus compliquée, lorsque la société en charge de l’installation, n’a pu tester la nouvel unité UV que peu de temps avant et sur de petites gaines UV.
Mais grâce à une planification minutieuse, une communication constructive et constante des parties concernées et des conseils professionnels, même une installation de cet ordre là, finie couronnée de succès.


Installations de gaines dans le cadre du projet “Lund - Arlöv, four tracks“, dans le sud de la Suède.

Notre client danois Villy Poulsen, a installé en août 2019, près de 500 m de gaine Brandenburger BB2.5 DN 600/5,6 mm, le long de la ligne férroviaire entre Lund et Arlöv dans le sud de la Suède.
Malgré l’inacessibilité de plusieurs regards intermédiaires, les gaines ont été installées avec succès sans installation préalable d’un Fullpreliner ou de manchettes et sans sur-dilatation.


Installation d’une gaine entre un cours d’eau  et le carré de légumes.

Notre client Geiger Kanaltechnik, succursale de Mainaschaff, a installé  avec un franc succès  500 m de gaine Brandenburger BB2.5  en profil ovoïde DN 700/1050 et DN 800/1200.
Une  gestion compliquée de l’eau, des regards difficilement accessibles, on fait de ce chantier un vrai défi.
A titre d’exemple, pour la mise en place du treuil de location, installé dans le jardin des riverains entre la balançoire et le trampoline, l’intervention d’une grue mobile fut nécessaire pour le passer au-dessus du cours d’eau de la Aschaff.
En coopération avec nos  techniciens, l’équipe UV3 de la société Geiger Kanaltechnik, a relevé ces défis avec brio, ce qui a fortement impressionné les représentants des donneurs d’ordre.


„Celui qui fait, ce qu’il sait déjà faire, restera toujours ce qu’il est déjà“
Henry Ford

Installation de gaines dans le cadre du mega-projet „Northern Corridor Improvements“ à Auckland en Nouvel Zeeland.

Dans le cadre de la construction d’une liaison d’autoroute entre l’aéroport Auckand, West Auckland, Manukau et Hamilton, plusieurs gaines Brandenburger sont installées.
En juin 2019, la première  et la plus lourde des gaines UV (avec un poids total de plus de 15,5 to. et une longueur de 162 m) a été polymérisée par notre client Piepeworks avec succès.
C’est en juin 2019, que la première mais aussi la plus lourdes des gaines UV (avec un poids total de plus de 15,5 to. et une longueur de 162 m) a été polymérisée par notre client et ce avec succès.

En raison de sa haute transparence et réactivité la gaine Brandenburger BB2.5 DN 1150, malgré l’épaisseur de 16,1mm a été produite et polymérisée sans l’adjonction de peroxide.



L’entreprise PS2000, dont le siège est à Madrid, a installé 500 m de gaines au cours des dernières semaines.

Les diamètres et le chantier en lui-même n’ont rien d’exceptionnels, mais ce sont les liens qui unissent les deux entreprises que nous souhaitons mettre en avant.

En 2012, un jeune homme originaire d’Espagne nous contacte pour savoir s’il pouvait apprendre l’allemand en effectuant un stage à la production.

Six mois plus tard, il nous recontacte dans le but de décrocher un emploi dans une équipe de polymérisation aux UV. Son objectif était de mieux appréhender l’installation des gaines pour pouvoir exploiter et transmettre ce savoir en Espagne.

Cinq ans plus tard, Yary Mesa et son entreprise PS2000 commencent à se détourner de la réhabilitation manuelle de regards au profit de la réfection sans tranchée avec des gaines polymérisables aux UV.

Aujourd’hui, il est en quête permanente de nouveaux projets pour étendre encore son parc de machines et offrir ses services professionnels dans son pays.



Nous sommes fiers de la réussite de Yary Mesa et sommes heureux d’avoir pu l’aider dès le début de son parcours professionnel. Félicitations et bonne chance de la part de toute l’équipe de Landau !

Saint-Paul est une commune française située dans le département et la région de La Réunion, la deuxième de l'île en terme de population. Elle est la ville-centre d'une agglomération de plus de 170 000 habitants, qui comprend aussi les communes du Port et de La Possession. Le choix de la commune de St Paul  pour la réhabilitation des réseaux d’assainissement s’est orienté vers Brandenburger Liner BB2.5.

Le  système de gaine PRV Brandenburger BB2.5 offre des avantages significatifs et dont le non des moindres est la transparence accrue de la gaine, spécialement pour les canalisations de petit ou de grand diamètre. Ceci rend possible une polymérisation par rayonnements UV jusqu'à une épaisseur de parois de 15 millimètres. Le module d'élasticité à long terme de 6 210 N/mm² en milieu humide acide de la gaine BB2.5 offre de plus une stabilité confortable, même pour des épaisseurs de paroi relativement faibles, ce qui permet en outre de réduire la section au minimum. Un film extérieur renforcé de tissu garantit une installation sans dommage sur toute la plage de dimensions ; il empêche de façon optimale les infiltrations de la nappe phréatique et exclut les risques de saponification.

La société Kumpen a réhabilité un collecteur d'eaux usées de 60 ans d'âge à Flessingue aux Pays-Bas. Une installation de courte durée et un concept global de réhabilitation sont les deux arguments qui ont emporté le contrat.

Report de chantier Vlissingen (Kumpen)

Ces dernières années, le rythme de croissance des installations de gaines par la technique aux ultraviolets a fortement augmenté, également hors Europe.

Cependant de gros efforts de persuasion et une communication intensive sont encore nécessaires pour établir cette technique auprès des maîtres d'ouvrage habitués aux procédés conventionnels. Nous avons réussi ce travail de persuasion en coopération avec notre client colombien SG Ingeneria.

Des gaines Brandenburger sont actuellement posées dans la métropole de Bogota dont la population s'élève à 8 millions d'habitants. Le projet compte plusieurs kilomètres dans le centre de la ville. L'installation en plusieurs endroits est réalisée la nuit pour ne pas gêner le réseau routier qui est déjà totalement encombré.

Nous nous réjouissons des prochains kilomètres à venir en 2018 !

Pendant les vacances scolaires, il a fallu remettre en état une canalisation d'eaux usées sous les salles de classe de l'école primaire de Wilhelm-Leuschner à Egelsbach.
Les conditions sur le terrain étaient loin d'être évidentes. Il s'agissait de remettre en état une fixation de 104 mètres, et de passer d'une dimension de DN 800 à DN 900 dans un regard intermédiaire fermé. Avec sa technique de bobinage brevetée, le modèle Brandenburger Liner BB2.5 est la solution parfaite pour répondre à toutes les contraintes d'un tel projet.
La remise en état de fixations en combinaison avec un changement de dimension a toujours constitué un cas particulièrement délicat pour les hommes comme pour le matériel. Seuls une bonne préparation du projet, une gaine de haute qualité et un montage dans les règles de l'art peuvent réduire des risques tels qu'une dilatation ou la formation de plis, et garantir un bon résultat.
Nous souhaitons une bonne rentrée scolaire à tous les écoliers et instituteurs de l'école primaire de Wilhelm-Leuschner.

En plein centre de Barcelone, un profil de type en cloche avec une rigole à eau sèche a été réhabilité avec succès en août 2017 par l'entreprise madrilène PS 2000, en étroite collaboration avec la société Brandenburger.

Lors de la mise en place de la gaine, les techniciens d'application ont dû faire usage de toute leur ingéniosité pour venir à bout non seulement des ruelles étroites, mais aussi des températures qui ont atteint 40 °C.

Ils ont ainsi réussi à installer cette gaine de 8 tonnes et longue de plus de 93 m, avec quatre regards intermédiaires et une courbe de 30°.

Dans le cadre de la réhabilitation de l'ensemble du terrain d'aviation de l'aéroport de la capitale Vilnius, un collecteur DN 1500 a été réhabilité.

Cet été, le trafic aérien a été arrêté sur l'aéroport. Dans une fenêtre de temps de quatre semaines seulement, en plus des travaux d'asphaltage, de nouveaux regards ont été posés, et un collecteur de 300 m de diamètre nominal DN 1500 a été réhabilité.

Grâce à une bonne planification, notre client Pozemines linijos a pu réaliser directement trois entrées dans la première semaine, même si les travaux ont été rendus plus difficiles par des pluies récurrentes.

Dans l'ensemble, le calendrier a été respecté et le collecteur a été remis en service avant la fin de la réhabilitation du terrain d'aviation.

Froid, encore plus froid, Oulu : c'est à une température de -15 degrés Celsius que l'équipe, constituée de la société Brandenburger Liner GmbH & Co. KG, originaire de Landau, et de la société finlandaise Putkistosaneeraus Eerola Oy, a installé en novembre dernier deux gaines de 16 tonnes dans une canalisation placée sous la capitale finlandaise. Les collaborateurs n'ont pas été les seuls à réaliser un travail exceptionnel, la technique a également réussi à défier le froid.

Report de chantier Oulu (Eerola)

Poser une gaine PRV d'un diamètre DN 1500 et de près de dix millimètres d'épaisseur sur 280 mètres est déjà un accomplissement en soi. Mais accomplir le tout sous un fleuve - la canalisation n'est séparée de l'eau du fleuve que par une couche de terre d'un mètre d'épaisseur - est une autre paire de manches. Brandenburger Liner a réussi ce tour de force à Cracovie, et ce dans des conditions qui n'étaient pas des plus simples.

No entries found.

Installation de 96 tonnes de gaine dans une canalisation de 620 mètres, en dix jours, et ce près d'une voie de circulation principale à Helsinki. Le chantier de la capitale finlandaise en mai 2016 était non seulement un grand défi pour les équipes de la société Putkistosaneeraus Eerola Oy et de la société Brandenburger Liner GmbH & Co. KG, il a également été le plus grand projet de réhabilitation des égouts en Finlande...

Réhabilitation près du tramway
Résultat optimal
Report de chantier Helsinki (Eerola)

C'est à Gand en Belgique, sur un chantier dans un cadre historique, que se sont retrouvées les équipes de Kumpen NV et de Brandenburger Liner GmbH & Co. KG. Deux gaines devaient être installées au niveau du « Marché aux légumes », dans le centre historique de la troisième plus grande ville de Belgique. Le défi : la forme pas vraiment « classique » de la canalisation exigeait une solution sur mesure. Et bien sûr la situation dans la ville : les canalisations à réhabiliter traversent la ligne de tramway près d'une église.

Report de chantier Gent ( NV Kumpen)

En 2015, l'entreprise PRFV, en collaboration avec Brandenburger, a réhabilité en plein cœur de Buenos Aires des canalisations détériorées à l'aide de gaines de plus de 4 000 mètres de longueur.

La logistique et le transport lui-même par voie maritime n'ont pas été les seuls défis à relever mais l'installation propre de profils ovoïdes d'un poids de 24 tonnes, d'une longueur de 330 m et d'un diamètre de 900/1180 n'est pas non plus allée de soi.



L'un de nos techniciens d'application était sur place afin d'assister et de coordonner le chantier de façon professionnelle. Rien que la polymérisation de la section de 165 m qui a duré 24 hl'a rendu nécessaire.

Ce chantier s'est déroulé selon la devise « Juste à temps ».

En raison des conditions particulières, la déviation de l'eau n'a pu être mise en service que brièvement. Le travail, qui a débuté avec le mesurage de la longueur de la gaine UV et qui s'est achevé avec la réhabilitation, a duré seulement quatre jours ouvrés.

La réhabilitation d'un ruisseau ne conduit pas en règle générale à des travaux d'envergure. Cette fois, il en a été autrement à Hornsburg.

Les changements multiples de direction, les coudes jusqu'à 30° et les espaces réduits ont dû être pris tout spécialement en compte lors de la planification du chantier. Les étapes d'installation ont été ainsi réalisées du point le plus haut.

Cela signifiait, en pratique, que le dispositif de nettoyage devait se trouver en premier dans le regard. Ensuite, le treuil a été soulevé à l'aide d'une grue et assuré à l'aide d'un poids lourd afin de finalement positionner l'installation UV au niveau du regard.

Le résultat fut éloquent.

Un chantier de nuit dans des conditions difficiles.

En raison de la chaleur, de l'importante circulation automobile et de l'écoulement de l'eau dans la canalisation pendant la journée, les installations ont été réalisées durant la nuit.

La déviation de l'eau a été installée sur une longueur d'un kilomètre avec trois pompes. En outre, deux hydrocureuses ont été utilisées en permanence afin d'aspirer les regards de l'installation.

De nombreux intéressés des communes locales, des entreprises impliquées et de la compagnie des eaux sont venus observer ce projet pilote.

En raison du succès de cette entreprise, la réhabilitation sans tranchée de canalisations avec les gaines UV s'est fait connaître au-delà des frontières.

Un super chantier à côté d'un super édifice : les gaines Brandenburger au château de Neuschwanstein

Lorsqu'on le voit, il semble sortir d'un conte des frères Grimm et pourtant il est rempli jusqu'au toit d'innovations techniques : le château de Neuschwanstein près de Füssen, dans le sud de la Bavière.

Report de chantier Neuschwanstein (Max Bögl)

pdf

Le lien est fait : à Augsbourg, l'entreprise Swietelsky-Faber pose des gaines Brandenburger avec des coudes atteignant jusqu'à 90°

La ville d'Augsbourg est devenue une métropole en 1909 et elle est actuellement, avec 280 000 habitants, la troisième grande ville et puissance économique en Bavière, après Munich et Nuremberg. Augsbourg se situe au bord de trois rivières : la Lech, Wertach, Singold. La Singold prend sa source dans l'Allgäu-Oriental puis rejoint le système complexe et étendu de canaux et de cours d'eau artificiels, dans un quartier d'Augsbourg. Le grand nombre de canaux à Augsbourg – dont la plupart traversent le quartier de la Lech dans le centre historique – font d'Augsbourg une ville de ponts : avec un total de 500 ponts, elle dépasse Venise en nombre. Comme Augsbourg prend la première place en Bavière et la deuxième en Allemagne en termes d'ancienneté, la réhabilitation des systèmes d'assainissement des eaux devait être vue sous un angle nouveau ! Le chantier à Augsbourg se basait sur des canalisations maçonnées datant du 20ème siècle, dont le profil ovoïde avait des dimensions de DN 700/1200 et DN 800/1200, et qu'il fallait rénover après 102 ans.

Report de chantier Augsburg (Swietelsky-Faber)

pdf

272 mètres de grand profil en 48 heures Réhabilitation rapide de canalisations à profils ovoïdes praticables à l'aide de gaines PRV

Il est maintenant de notoriété publique que la réhabilitation de canalisations offre des avantages significatifs comparée à la réhabilitation à ciel ouvert. Pourtant on dresse l'oreille lorsque 272 mètres de canal accessible au profil ovoïde peuvent être restaurés par gainage dans les 48 heures. C'est ce qui est arrivé à Kaiserslautern, où, à la fin de l'été 2014, des experts de tubus GmbH, Leipzig ont assaini un collecteur en béton de 125 ans avec une gaine PRV photopolymérisable du système de gaine BB2.5de Brandenburger.

Report de chantier Kaiserslautern (tubus)
